Konsep dan Konfigurasi Routing EIGRP pada Router Cisco

Routing EIGRP


Routing terbagi menjadi dua, yaitu routing static dan routing dynamic. Pada routing static administrator jaringan akan mengkonfigurasi routing secara manual. Penggunaan routing statik  dalam  sebuah  jaringan  yang  kecil  tentu  bukanlah suatu masalah, hanya  beberapa entri  yang  perlu diisikan  pada  forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwardingtable di setiap router yang  jumlahnya  tidak sedikit dalam  jaringan yang besar.

Sedangkan untuk routing dynamis (Dynamic Router) adalah sebuah router yang memiliki dan membuat tabel routing secara otomatis,dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan antara router lainnya.

Dalam routing dynamic routermemiliki beberapa protocol routing diantaranya :
Macam-Macam Protokol dari Routing Dinamis (Dynamic Router) adalah
1. RIP (Routing Information Protocol)
2. IGRP (InteriorGateway Routing Protokol)
3. OSPF (Open Shortest Path First)
4. EIGRP (Enhanced Interior Gateway Routing Protokol)
5. BGP (Border Gateway Protokol)

Pada kesempatan kali ini saya akan membahas apa itu Routing Dynamic dengan protocol EIGRP dan Bagaimana cara mengkonfigurasi routing EIGRP (Enhanced  interior Gateway Routing Protocol).

Routing EIGRP

Routing EIGRP merupakan salah satu routing dinamis (Dynamic Routing) yang merupakan hasil dari pengembangan dari  routing IGRP (Interior Gateway Routing Protocol). EIGRP menggabungkan kemampuan dari Link-State Protokol dan Distance Vector Protokol, terlebih lagi EIGRP memuat beberapa protocol penting yang secara baik meningkatkan efisiensi penggunaannya ke routing protocol lain.

EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya di adopsi oleh router cisco atau sering disebut sebagai proprietary protocol pada CISCO. Dimana EIGRP ini hanya bisa digunakan sesama router CISCO saja dan routing ini tidak didukung dalam jenis router yang lain.

EIGRP sering disebut juga Hybrid-Distance-Vector Routing Protocol, karena cara kerjanya menggunkan dua tipe routing protocol,yaitu Distance vector protocol dan Link-State protocol, Dalam pengertian bahwa routing EIGRP sebenarnya merupakan distance vector protocol tetapi prinsip kerjanya menggunakan links-states protocol.sehingga EIGRP disebut sebagai hybrid-distance-vector, mengapa dikatakan demikian karena prinsip kerjanya sama dengan links-states protocol yaitu mengirimkan semacam hello packet.

Fitur-fitur protokol EIGRP
Mendukung IP, IPX, dan AppleTalk melalui modul-modul yang bersifat protocol dependent
Pencarian network tetangga yang dilakukan dengan efisien
Komunikasi melalui Reliable Transport Protocol (RTP)
Pemilihan jalur terbaik melalui Diffusing update Algoritma (DUAL)

5 jenis paket yang digunakan EIGRP dalam berkomunikasi
1. Hello
2. Update (bersifat reliable)
3. ACK (acknowledge)
4. Query (bersifat reliable)
5. Reply (bersifat reliable)


Penjelasannya
  • Dikatakan kita memiliki 2 Router (R1 dan R2) dan router tersebut akan kita routing menggunakan protokol EIGRP. Saat kedua router tersebut saling berkomunikasi  R1 akan mengirimkan paket Hello kepada R2 dan R2 akan mengirimkan paket Hello kepada R1. Pengiriman paket hello bertujuan untuk identifikasi setiap neighbor, kemudian R1 akan menyimpan neighbor dari R2 begitu juga sebaliknya.
  • Kemudian R1 akan mengirimkan update ke R2 dan kemudian R2 akan mengirimkan paket ACK ke R1, dan begitu juga sebaliknya secara bergantian.
  • Kemudian R1 akan mengirimkan paket Query (multicast) kepada R2 dan R2 akan mereply dengan mengirimkan Reply (unicast) kepada R1, dan R2 juga akan mengirimkan paket Query kepada R1, kemudian R1 akan mereply dengan mengirimkan paket Reply (unicast) kepada R2.
  • Paket Query dan Reply akan memicu berjalannya algoritma DUAL, kemudian kedua Router akan menyimpan best path pada routing table-nya.


Apa itu DUAL ?
DUAL (Diffusing Update Algorithm) merupakan algoritma protocol EIGRP dalam menentukan best path menuju suatu network yang lain.
Setiap router EIGRP dapat menentukan apakah path atau link yang di advertise oleh sebuah neighbor router tetangga merupakan link looped atau loop free. DUAL membolehkan sebuah router EIGRP menemukan path alternatif tanpa harus menunggu update dari router lain.

Konfigurasi Routing EIGRP  (Enhanced Interior Gateway Routing Protokol)

Pertama-tama buat topologi nya seperti gambar berikut :


Konfigurasi IP Address pada masing-masing interface router

Konfigurasi IP Untuk R1 (Router 1)
Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#interface fa0/0
R1(config-if)#ip address 10.10.10.1 255.255.255.252
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface fa0/1
R1(config-if)#ip address 192.168.10.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit

Konfigurasi IP Untuk R2 (Router 2)
Router>enable Router#configure terminal Router(config)#hostname R2 R2(config)#interface fa0/0 R2(config-if)#ip address 10.10.10.2 255.255.255.252 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface fa0/1 R2(config-if)#ip address 20.20.20.1 255.255.255.252 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface fa1/0 R2(config-if)#ip address 192.168.20.1 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#


Konfigurasi IP Untuk R3 (Router 3)


Router>enable Router#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R3 R3(config)#interface fa0/0 R3(config-if)#ip address 20.20.20.2 255.255.255.252 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface fa0/1 R3(config-if)#ip address 192.168.30.1 255.255.255.0 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#

Kemudian Konfigurasi IP, netmask, dan gateway pada setiap PC sesuai dengan network-nya
PC1 = 192.168.10.2/24 Gateway 192.168.10.1
PC2 = 192.168.10.3/24 Gateway 192.168.10.1

PC2 = 192.168.20.2/24 Gateway 192.168.20.1
PC3 = 192.168.20.3/24 Gateway 192.168.20.1

PC4 = 192.168.30.2/24 Gateway 192.168.30.1
PC5 = 192.168.30.3/24 Gateway 192.168.30.1

Langkah selanjutnya kita konfigurasi Routing EIGRP pada setiap router

Konfigurasi Routing EIGRP Untuk R1 (Router 1)


R1>enable R1#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R1(config)#router eigrp 1 R1(config-router)#network 10.10.10.0 0.0.0.3 R1(config-router)#network 192.168.10.0 0.0.0.255 R1(config-router)#exit R1(config)#
Apa itu 0.0.0.3 dan   0.0.0.255 ?
0.0.0.3 itu adalah wildcard, cara menghitungnya cukup mudah tinggal Jumlah ip host + 1




Konfigurasi Routing EIGRP Untuk R2 (Router 2)


R2>enable R2#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R2(config)#router eigrp 1 R2(config-router)#network 10.10.10.0 0.0.0.3 R2(config-router)# %DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 10.10.10.1 (FastEthernet0/0) is up: new adjacency R2(config-router)#network 192.168.20.0 0.0.0.255 R2(config-router)#network 20.20.20.0 0.0.0.3 R2(config-router)#exit R2(config)#
Terlihat disitu ada notif new adjacency, itu tandanya router 2 sudah mengenali router 1 (sudah saling berkomunikasi).

Konfigurasi Routing EIGRP Untuk R3 (Router 3)


R3>enable R3#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R3(config)#router eigrp 1 R3(config-router)#network 20.20.20.0 0.0.0.3 R3(config-router)# %DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 20.20.20.1 (FastEthernet0/0) is up: new adjacency R3(config-router)#network 192.168.30.0 0.0.0.255 R3(config-router)#exit R3(config)#
Jika suda adjacency maka test PING antar PC dan Router

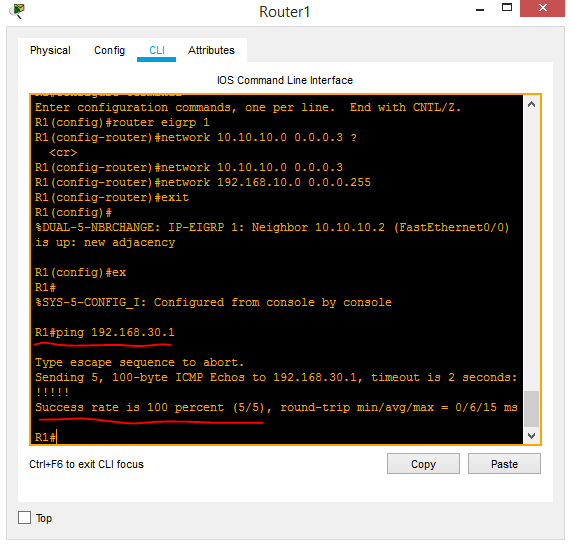

Contoh dari R1 ke R3 :
Nah itu dia konsep dan cara konfigurasi routing EIGRP. Dibandingkan dengan protocol routing lainnya EIGRP ini cocok untuk jaringan yang bersekala besar. Dan protokol routing ini tidak menggunakan algoritma next-hop seperti RIP yang batas maksimal hop nya hanya 15 router.
Ingat protokol EIGRP ini hanya ada di perangkat CISCO.

Sekian tutorial dari saya kurang lebihnya mohon maaf, Terimakasih. Jangan lupa share ya.
